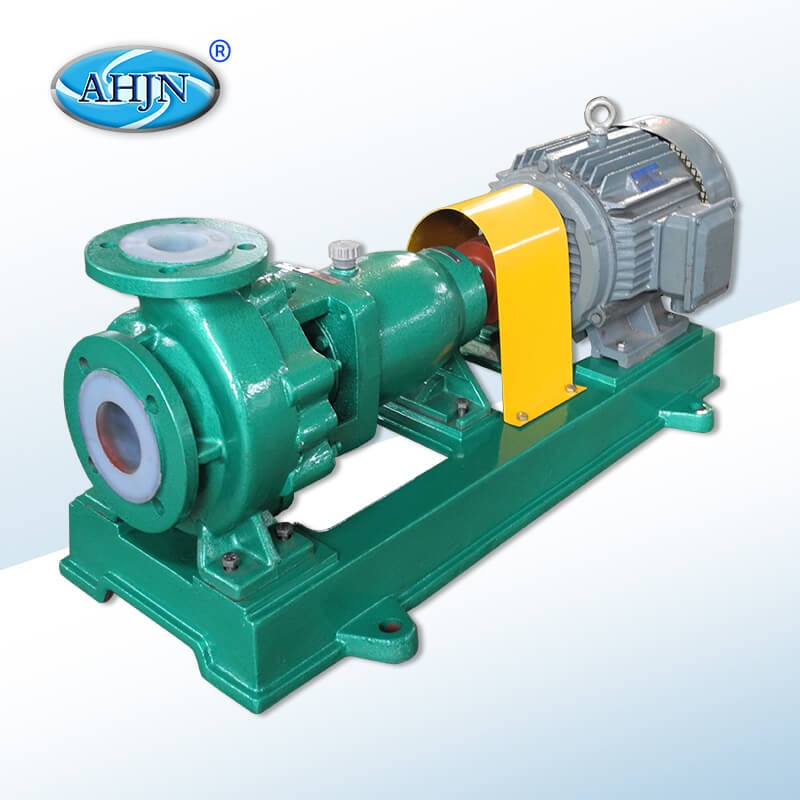

IHF-NS高溫氟塑料離心泵

別名：IHF-NS耐高溫襯氟泵|IHF-NS四氟離心泵

型號：IHF-NS

品牌：江南

材質：氟塑料

流量：2-1800 m3/h

揚程：3-80 m

功率：1.5-160 Kw

在線訂購

IHF-NS高溫氟塑料離心泵產品概述

IHF-NS系列高溫氟塑料泵簡稱“IHF-NS氟塑料泵”為單級單吸懸臂式離心泵，泵體采用金屬外殼內襯可熔性聚四氟乙烯(PFA) ,氟陶合金等耐腐耐磨非金屬材料，葉輪、泵蓋采用金屬嵌件外包可熔性聚四氟乙烯(PFA)，氟陶合金壓制成型。
IHF-NS高溫氟塑料離心泵參照IS02858國際標準設計，機械密封采用內裝式水冷雙端面機械密封。
IHF-NS高溫氟塑料離心泵廣泛應用于含固蕞15%以下強腐蝕介質、易結品的飽和溶液、強堿等物料輸送，適合在150℃的工作溫度下連續運行。適應行業:制酸制堿、有色金屬冶煉中的飽和電解液、環保行業的脫硫除塵、鋼鐵行業酸洗酸再生等。

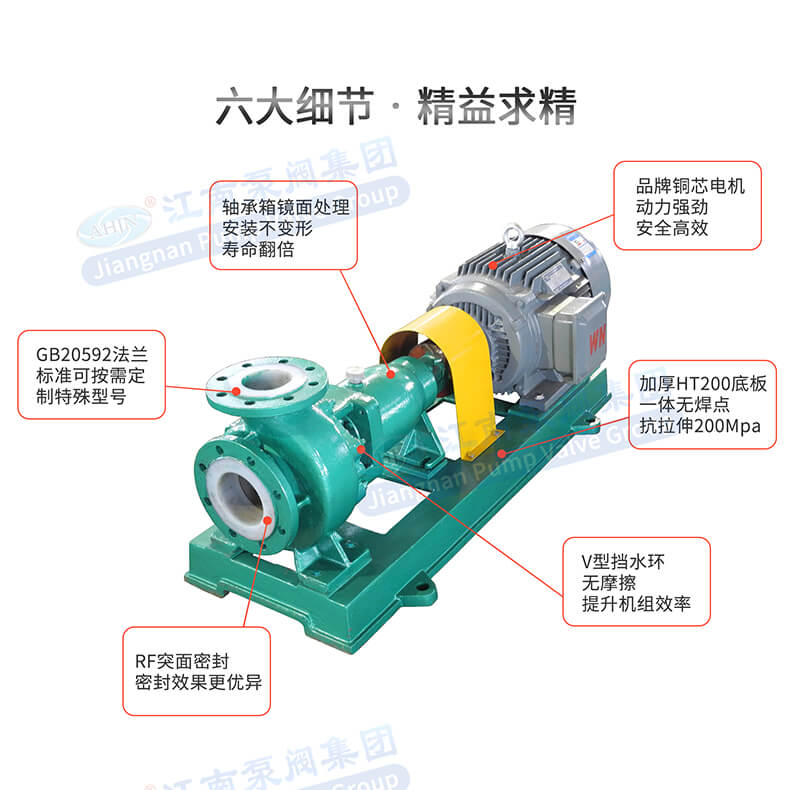

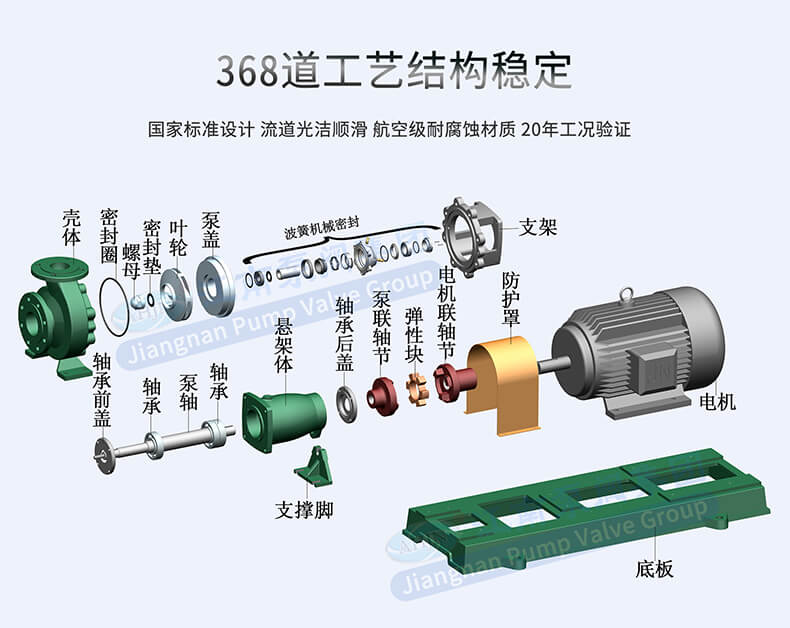

適用領域優勢說明三維結構圖細節展示/優勢 閉式葉輪氟塑料殼體 NS機封長泵軸聯軸器電機 型號參數

序號	型號(Model)	轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m3
		流量	揚程	效率	進口	出口	汽蝕余量	電機功率	整機重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
		(m3/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(kg)
1	IHF-NS32-25-125	3.6	20	26	32	20	3	1.5	85
2	IHF-NS 32-20-160	3.6	32	20	32	20	3	2.2	90
3	IHF-NS40-25-125	6.3	20	35	φ40	φ25	3	1.5	78
4	IHF-NS40-25-160	6.3	32	32	φ40	φ25	3	2.2	92
5	IHF-NS40-25-200	6.3	50	25	φ40	φ25	3	4	147
6	IHF-NS40-25-250	6.3	80	23	φ40	φ25	3	11	233
7	IHF-NS50-32-125	12.5	20	51	φ50	φ32	3	2.2	90
8	IHF-NS50-32-160	12.5	32	45	φ50	φ32	3	4	125
9	IHF-NS50-32-200	12.5	50	39	φ50	φ32	3	7.5	166
10	IHF-NS50-32-250	12.5	80	35	φ50	φ32	5	11	235
11	IHF-NS50-32-315	12.5	110	20	φ50	φ32	5	30	300
12	IHF-NS65-50-125	25	20	62	φ65	φ50	3.5	3	99
13	IHF-NS65-50-160	25	32	57	φ65	φ50	3.5	5.5	146
14	IHF-NS65-40-200	25	50	52	φ65	φ40	3.5	11	214
15	IHF-NS65-40-250	25	80	49	φ65	φ40	3.5	18.5	297
16	IHF-NS80-65-125	50	20	66	φ80	φ65	4	5.5	146
17	IHF-NS80-65-160	50	32	64	φ80	φ65	4	11	214
18	IHF-NS80-50-200	50	50	63	φ80	φ50	4	15	230
19	IHF-NS80-50-250	50	80	57	φ80	φ50	4.5	30	393
20	IHF-NS100-80-125	100	20	66	φ100	φ80	4.5	11	215
21	IHF-NS100-80-160	100	32	71	φ100	φ80	5	15	254
22	IHF-NS100-65-200	100	50	67	φ100	φ65	5	30	382
23	IHF-NS100-65-250	100	80	65	φ100	φ65	5	45	540
24	IHF-NS125-80-160	160	32	70	φ125	φ80	5	30	477
25	IHF-NS125-100-200	200	50	65	φ125	φ100	6	55	630

序號	型號(Model)	轉速(Rev) =1450r/min 介質密度(Medium density)=1000kg/m3
		流量	揚程	效率	進口	出口	汽蝕余量	電機功率	整機重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
		(m3/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(kg)
1	IHF-NS40-25-125	3.2	5	32	φ40	φ25	3	0.55	70
2	IHF-NS40-25-160	3.2	8	28	φ40	φ25	3	0.55	75
3	IHF-NS40-25-200	3.2	12.5	23	φ40	φ25	3	0.55	80
4	IHF-NS40-25-250	3.2	20	20	φ40	φ25	2	1.5	85
5	IHF-NS50-32-125	6.3	5	45	φ50	φ32	3	0.55	73
6	IHF-NS50-32-160	6.3	8	40	φ50	φ32	3	0.55	91
7	IHF-NS50-32-200	6.3	12.5	33	φ50	φ32	3	1.1	105
8	IHF-NS50-32-250	6.3	20	30	φ50	φ32	5	1.5	128
9	IHF-NS65-50-125	12.5	5	55	φ65	φ50	3.5	0.55	80
10	IHF-NS65-50-160	12.5	8	51	φ65	φ50	3.5	1.1	92
11	IHF-NS65-40-200	12.5	12.5	46	φ65	φ40	3.5	1.5	110
12	IHF-NS65-40-250	12.5	20	43	φ65	φ40	3.5	3	140
13	IHF-NS80-65-125	25	5	64	φ80	φ65	4	1.1	110
14	IHF-NS80-65-160	25	8	62	φ80	φ65	4	1.5	110
15	IHF-NS80-50-200	25	12.5	57	φ80	φ50	4	2.2	120
16	IHF-NS80-50-250	25	20	53	φ80	φ50	4.5	4	140
17	IHF-NS100-80-125	50	5	64	φ100	φ80	4.5	1.5	130
18	IHF-NS100-80-160	50	8	68	φ100	φ80	5	2.2	140
19	IHF-NS100-65-200	50	12.5	64	φ100	φ65	5	4	320
20	IHF-NS100-65-250	50	20	62	φ100	φ65	5	7.5	350
21	IHF-NS125-80-160	80	8	69	φ125	φ80	5	4	300
22	IHF-NS125-100-200	100	12.5	64	φ125	φ100	6	7.5	375
23	IHF-NS125-100-250	100	20	63	φ125	φ100	6	15	386
24	IHF-NS125-100-315	100	32	60	φ125	φ100	3	18.5	480
25	IHF-NS150-125-250	200	20	67	φ150	φ125	7	22	500
26	IHF-NS150-125-315	200	32	65	φ150	φ125	7	45	660
27	IHF-NS150-125-400	200	50	61	φ150	φ125	7	75	860
28	IHF-NS200-150-250	400	20	69	φ200	φ150	7.5	45	680
29	IHF-NS200-150-315	400	32	68	φ200	φ150	7.5	75	940
30	IHF-NS200-150-400	400	50	63	φ200	φ150	7.5	110	1160
31	IHF-NS300-250-400	1150	40	70	φ300	φ250	8	200	2300

安裝尺寸尺寸圖

序號	系列型號	外　型　安　裝　尺　寸									進口法蘭尺寸				出口法蘭尺寸
	系列型號	Outside and installing size									Inlet flange size				Exit flange size
	Model	L	S	P	f	W	T	H	h	D	c	a	b	n-φd	k	g	i	n-φt
1	IHF-NS40-25-125	800	485	155	80	362	320	360	197	16	40	150	110	4-φ17.5	25	115	85	4-φ13.5
2	IHF-NS40-25-160	800	485	155	80	362	320	360	197	16	40	150	110	4-φ17.5	25	115	85	4-φ13.5
3	IHF-NS40-25-200	1025	650	160	80	450	385	440	260	24	40	150	110	4-φ17.5	25	115	85	4-φ13.5
4	IHF-NS40-25-250	1224	740	208	100	490	440	485	260	24	40	150	110	4-φ17.5	25	115	85	4-φ13.5
5	IHF-NS50-32-125	950	605	155	80	395	335	352	212	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
6	IHF-NS50-32-160	950	605	155	80	395	335	392	232	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
7	IHF-NS50-32-200	1075	650	160	80	450	385	440	260	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
8	IHF-NS50-32-250	1224	740	208	100	490	440	485	260	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
9	IHF-NS65-50-125	995	600	160	80	395	335	352	212	24	65	185	145	4-φ17.5	50	165	125	4-φ17.5
10	IHF-NS65-50-160	1075	650	155	80	435	385	392	232	24	65	185	145	4-φ17.5	50	165	125	4-φ17.5
11	IHF-NS65-40-200	1240	735	205	100	500	425	440	260	24	65	185	145	4-φ17.5	40	150	110	4-φ17.5
12	IHF-NS65-40-250	1314	850	200	100	490	435	505	280	24	65	185	145	4-φ17.5	40	150	110	4-φ17.5
13	IHF-NS80-65-125	1095	650	185	100	450	385	392	232	24	80	200	160	8-φ17.5	65	185	145	4-φ17.5
14	IHF-NS80-65-160	1240	740	205	100	500	435	440	260	24	80	200	160	8-φ17.5	65	185	145	4-φ17.5
15	IHF-NS80-50-200	1240	740	205	100	500	435	460	260	24	80	200	160	8-φ17.5	50	165	125	4-φ17.5
16	IHF-NS80-50-250	1522	945	265	125	600	535	505	280	24	80	200	160	8-φ17.5	50	165	125	4-φ17.5
17	IHF-NS100-80-125	1335	740	210	100	500	435	440	260	24	100	220	180	8-φ17.5	80	200	160	8-φ17.5
18	IHF-NS100-80-160	1335	850	200	100	500	435	460	260	24	100	220	180	8-φ17.5	80	200	160	8-φ17.5
19	IHF-NS100-65-200	1543	945	240	100	610	535	520	300	24	100	220	180	8-φ17.5	65	185	145	4-φ17.5
20	IHF-NS100-65-250	1640	940	260	125	600	550	575	325	28	100	220	180	8-φ17.5	65	185	145	4-φ17.5
21	IHF-NS125-80-160	1543	945	260	125	600	535	520	300	24	125	250	210	8-φ17.5	80	200	160	8-M16
22	IHF-NS125-100-200	1714	1060	300	125	660	600	695	410	28	125	250	210	8-M18	100	220	180	8-M16
23	IHF-NS125-100-250	1395	940	260	140	540	490	605	325	24	125	250	210	8-φ17.5	100	220	180	8-φ17.5
24	IHF-NS125-100-315	1520	940	260	140	540	490	665	350	28	125	250	210	8-φ17.5	100	220	180	8-φ17.5
25	IHF-NS150-125-250	1540	940	260	140	540	490	705	350	24	150	285	240	8-φ22	125	250	210	8-φ17.5
26	IHF-NS150-125-315	1685	940	265	140	620	550	795	440	28	150	285	240	8-φ22	125	250	210	8-φ17.5
27	IHF-NS150-125-400	1840	1060	300	140	670	600	875	475	28	150	285	240	8-φ22	125	250	210	8-φ17.5
28	IHF-NS200-150-250	1674	940	285	160	620	550	440	815	25	200	340	295	12-φ23	150	285	240	8-φ22
29	IHF-NS200-150-315	1890	1060	320	160	660	600	875	475	28	200	340	295	12-φ23	150	285	240	8-φ22
30	IHF-NS200-150-400	2145	1240	340	180	790	720	945	495	36	200	340	295	12-φ23	150	285	240	8-φ22
31	IHF-NS250-200-250	1945	1060	385	225	670	600	945	510	28	250	405	355	12-φ26	200	340	295	12-φ22
32	IHF-NS300-250-315	2400	1240	463	300	790	720	1080	580	36	300	460	410	12-φ22	250	405	355	12-φ22
33	IHF-NS300-250-400	2480	1240	463	300	790	720	1080	580	36	300	460	410	12-φ22	250	405	355	12-φ22
